ریل و واگن

توضیحات

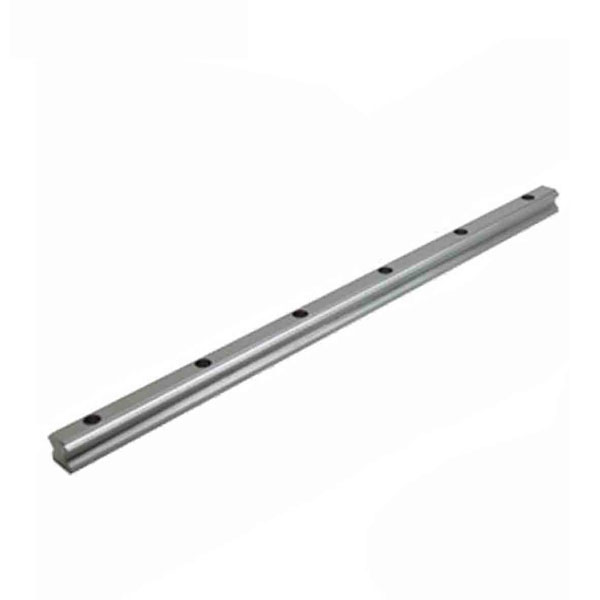

ریل و واگن، از جمله راهنماهای خطی بسیار دقیق و با قیمت بالا محسوب می شوند که نیروها و گشتاورهای زیادی را در راستاهای قائم، طولی و عرضی تحمل می کنند.

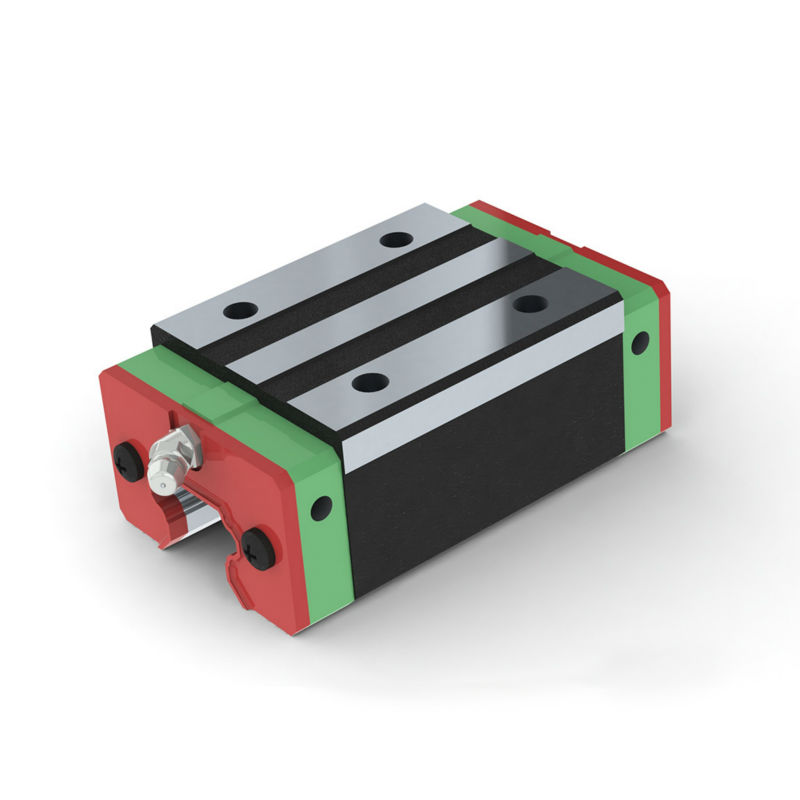

دقت بالای این قطعات به دلیل استفاده از سیستم ساچمه ای داخل آن است. به شکلی که همیشه ساچمه ها با ریل اتصال دارند و بر روی آن می غلتند. این ساچمه ها به خاطر داشتن حرکت مقید درون یک شیار حرکت می کنند و به جلو و عقب می روند. ولی برای ایجاد حرکت روان و با اصطکاک کم، این ساچمه ها کاملا مقید نیستند و در صورت خارج شدن از ریل، جلوی آن ها باز بوده و از شیار خود بیرون می ریزند.

به همین دلیل نصب و مونتاژ واگن بر روی ریل بسیار حساس است و باید با دقت زیادی انجام شود.

برای اینکار باید مراحل زیر را به دقت اجرا کنید:

1- ریل را از بسته بندی خارج کرده و تمیز کنید. حتما دقت کنید که سر ریل، جایی که می خواهید واگن را بر روی ریل نصب کنید به هیچ وجه پلیسه یا چیز دیگری وجود نداشته باشد. در صورتی که سر ریل پلیسه دارد ابتدا آن را بوسیله سوهان و سمباده صاف و تمیز کنید.

2- واگن را از بسته بندی خارج کرده و تمیز کنید.

تذکر ویژه: به هیچ وجه قطعه پلاستیکی داخل واگن را خارج نکنید. در این صورت ساچمه ها از قفسه خارج شده و واگن کارایی خود را از دست می دهد.

3- قطعه گریس خور واگن را در صورت نیاز نصب نمایید.

4- ریل را بر روی یک سطح صاف و افقی قرار دهید. واگن را به انتهای ریل، جایی که قرار است واگن نصب شود نزدیک کنید. قطعه پلاستیکی را در راستای ریل قرار داده و به ریل مماس کنید. سپس با دقت واگن را بر روی قطعه پلاستیکی هل داده تا حرکت کرده و بر روی ریل قرار گیرد. دقت کنید که به هیچ وجه این کار با فشار زیاد نباید انجام شود. زیرا احتمال اینکه بر اثر ضربه یا فشار، ساچمه ها جابجا شوند و از مسیرشان خارج شوند وجود دارد. در صورتی که واگن به راحتی در بر روی ریل نصب نشد، بر روی پلاستیک برگردانید و دوباره سر ریل را پلیسه گیری و تمیز نمایید.

توجه: قطعه پلاستیک واگن برای خارج کردن واگن از ریل را جهت تعمیرات وتغییرات احتمالی سیستم نگه دارید.
